SLC 500 I/O Chassis Allen Bradley PLC 1746-A10 Met 10 Slots Maatregelen

Allen-Bradley 1746-A10 SLC 500-chassis met 10 slots Maatregelen 6,73 x 15,34 x 5,71 inch

1746-A10

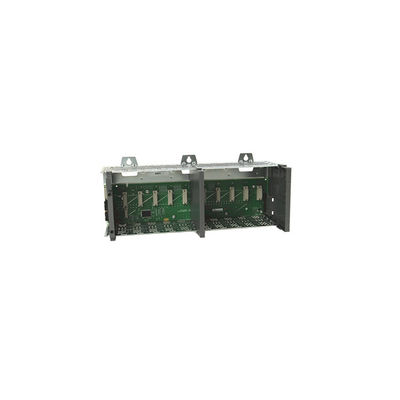

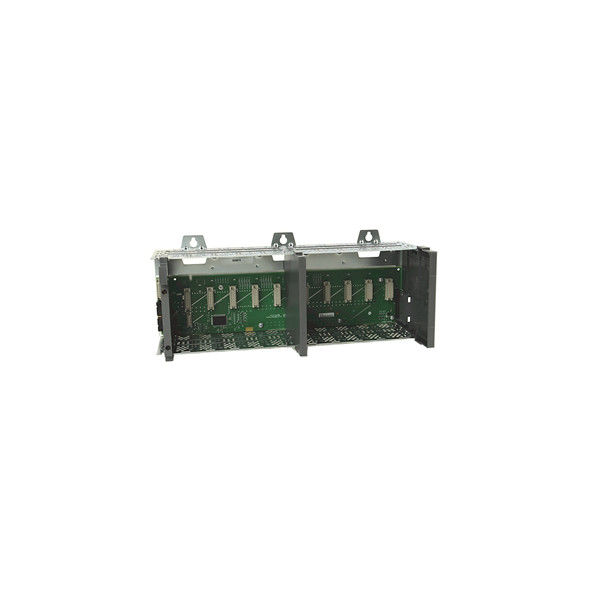

1746-A10 is een door Allen-Bradley vervaardigd chassis dat wordt gebruikt met het SLC 500 Modular Programmable Logic Controllers (PLC)-platform.

Deze hardware herbergt de elektronische circuits en verbindingssleuven om de voeding van de backplane naar de aangesloten modules te verdelen.Het is geschikt voor maximaal tien (10) SLC 500-modules, exclusief de voeding.De voeding heeft een apart bevestigingsslot aan de linkerkant van de hardware.Alleen SLC 500-voedingen mogen alleen met deze hardware worden gebruikt.

SLC 500-chassis zoals de 1746-A10 maken aansluiting of uitbreiding van chassis mogelijk met behulp van 1746-C9- en 1746-C7-uitbreidingskabels.Er kunnen maximaal drie (3) SLC-chassis worden aangesloten, wat neerkomt op 30 SLC 500-modules.Elk chassis heeft een individuele voeding.

Zorg bij het installeren van het chassis voor een montageruimte van 15,3 cm of 6,0 inch voor zowel de BOVEN- als de bodemruimte, en een vrije ruimte aan de zijkant van 10,2 cm of 4,0 inch.Houd bij installatie naast een ander SLC-chassis een vrije ruimte van 7,7 cm tot 10,2 cm of 3,0 tot 4,0 inch aan.

Gebruik bij het installeren van het chassis M4- of M5-schroeven en een sterring.Verschuif het chassis en draai de schroeven vast om het chassis op de montagelocatie te vergrendelen.Elk chassis moet goed worden geaard met behulp van een aardingsbalk of een goed ontworpen centrale aarding.
