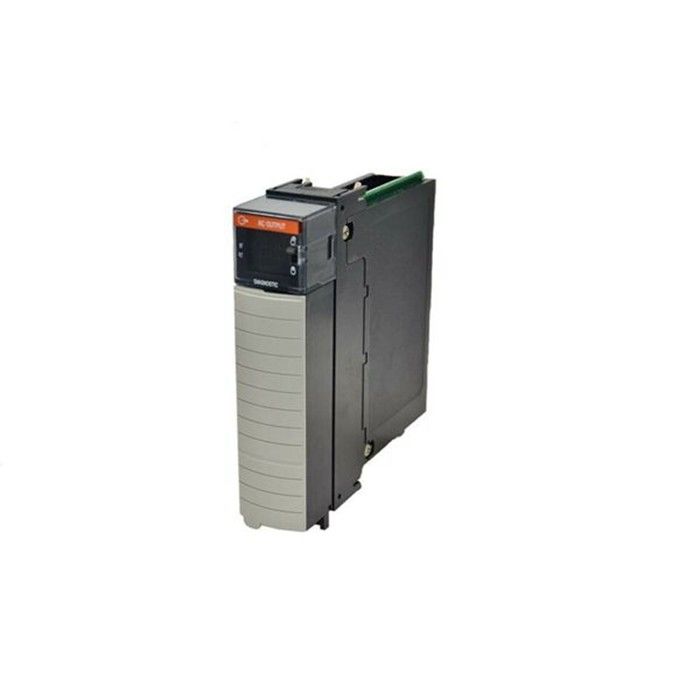

De MVI56E-MNET is een gespecialiseerde Modbus-communicatiemodule ontwikkeld door ProSoft Technology, ontworpen voor naadloze integratie met Allen-Bradley ControlLogix programmeerbare logische controllers (PLC's).Het maakt een betrouwbare gegevensuitwisseling mogelijk tussen ControlLogix-systemen en Modbus-apparaten, het overbruggen van de kloof tussen de verschillende industriële communicatieprotocollen.
- Brandnaam: ProSoft Technology
- Productserie: MVI56E (Verbeterde communicatiemodules voor ControlLogix)
- Vormfactor: 17-slot ControlLogix chassis-compatibel, volgens Allen-Bradley's modulaire ontwerpnormen
- Energiebehoefte: Trekt stroom uit het achtervlak van het ControlLogix-chassis (geen externe stroomvoorziening nodig)
- Terminalinterface: 2 x RJ45-poorten (voor Modbus TCP/IP-communicatie) en optionele terminalblokken voor Modbus RTU (via RS-232/RS-485, afhankelijk van modelvariant)
- Ondersteunde protocollen:
- Modbus TCP/IP (client- en servermodus)
- Modbus RTU (master- en slavenmodus, indien uitgerust met seriële interface)
- Gegevensoverdracht:
- Ethernet (Modbus TCP/IP): maximaal 100 Mbps (auto-sensing 10/100 Base-T)
- Serial (Modbus RTU): tot 115,2 kbps (configureerbare baudrate, pariteit en stopbits)
- GegevenscapaciteitOndersteunt tot 4.000 invoerregisters en 4.000 uitvoerregisters voor gegevensverwerking tussen ControlLogix en Modbus-apparaten
- Grenzen van de verbinding: Tot 32 gelijktijdige Modbus TCP/IP-clientverbindingen (voor communicatie met meerdere Modbus-servers)
- Werktemperatuur: 0°C tot 60°C (32°F tot 140°F)
- Bergingstemperatuur: -40°C tot 85°C (-40°F tot 185°F)
- Relatieve luchtvochtigheid: 5% tot 95% (niet-condenserend)
- Isolatie: 1500 V gelijkstroom tussen Ethernet-poorten en achtergrond; 250 V gelijkstroom tussen seriële poorten (indien van toepassing) en achtergrond
- Certificeringen: UL 508 (Industrial Control Equipment), CSA C22.2 nr. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX Zone 2/22 (voor varianten voor gevaarlijke gebieden)
- Flexibiliteit met twee rollen: Fungeert als zowel Modbus master/client als slave/server, en past zich aan diverse netwerkarchitecturen aan.
- Naadloze integratie van het chassis: Communiceert met de ControlLogix-processor via het achtervlak van het chassis, waardoor er geen externe bedrading tussen de module en de PLC nodig is.
- Configureerbare data-mapping: stelt gebruikers in staat om aangepaste registerkaarten (via ProSoft Configuration Builder-software) te definiëren om te voldoen aan specifieke toepassingsgegevensvereisten.
- Diagnostische instrumenten: ingebouwde status-LED's (vermogen, achtergrondcommunicatie, Ethernet-activiteit) en op software gebaseerde diagnostiek voor het oplossen van netwerproblemen.
- Ondersteuning bij ontslag: Compatibel met ControlLogix redundante chassis-opstellingen, waardoor ononderbroken communicatie in kritieke toepassingen wordt gewaarborgd.
Ideaal voor industriële automatiseringssystemen die Modbus-communicatie met ControlLogix-SPL's vereisen, zoals:
- Gegevensuitwisseling met Modbus RTU-sensoren (bijv. temperatuur- en druksensoren) in productielijnen
- Integratie van ControlLogix met Modbus TCP/IP SCADA-systemen voor gecentraliseerde monitoring
- Communicatie met Modbus-aangedreven variabele frequentiedrivers (VFD's) of motorregulators in HVAC-systemen
- Gegevensoverdracht tussen ControlLogix en industriële apparaten van derden (bijv. meters, actuatoren) in de olie- en gasindustrie, water- en afvalwaterindustrie of voedselverwerkende industrie
