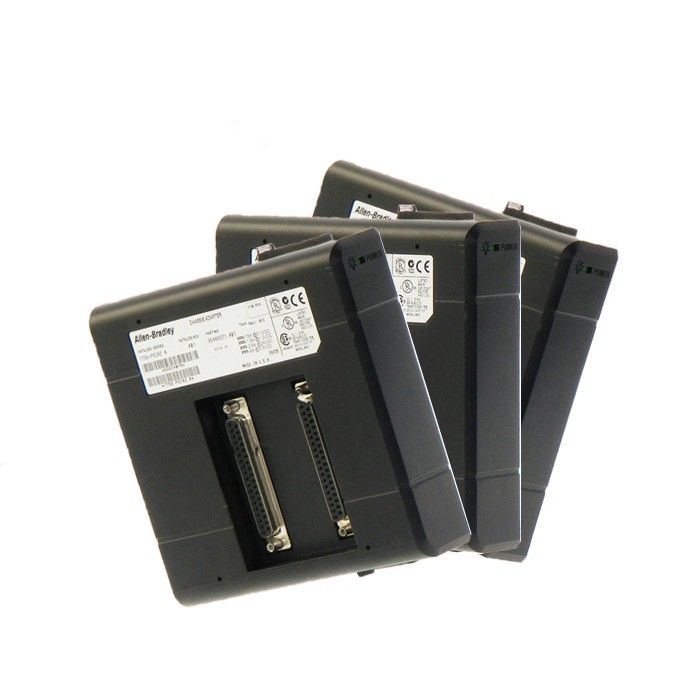

De 1756-L55M16 is een hoogwaardige programmeerbare logische controller (PLC) processormodule die behoort tot de ControlLogix-productfamilie van Allen-Bradley. Het dient als de kern van industriële automatiseringssystemen, waardoor gecentraliseerde besturing, gegevensverwerking en real-time communicatie mogelijk zijn voor complexe productie- en procesapplicaties.
- Merk: Rockwell Automation (Allen-Bradley)
- Productserie: ControlLogix 1756
- Processormodel: L55 (middenklasse prestatieniveau voor ControlLogix)
- Geheugenconfiguratie: 16 MB gebruikersgeheugen (uitbreidbaar via optionele geheugenkaarten)
- Vormfactor: 3-sleufs breedte, ontworpen voor naadloze installatie in 1756 ControlLogix-chassis
- Voeding: Trekt bedrijfsstroom van de ControlLogix-chassisbackplane (compatibel met 1756 voedingsmodules zoals 1756-PA72/PA75)
- Verwerkingssnelheid: Ondersteunt tot 0,08 milliseconden per ladderlogica-rung (typisch), waardoor snelle uitvoering van complexe besturingsprogramma's mogelijk is.
- I/O-capaciteit: Kan tot 128.000 digitale I/O-punten of 4.096 analoge I/O-punten beheren in combinatie met compatibele 1756 I/O-modules (bijv. 1756-IB16, 1756-OA16, 1756-IRT8I).
- Taakbeheer: Maakt configuratie van meerdere geprioriteerde taken mogelijk (inclusief periodieke, event-getriggerde en continue taken) om de uitvoering van de besturingslogica te optimaliseren.
- Communicatiepoorten: Uitgerust met één 10/100 Mbps Ethernet-poort (voor PlantPAx, Ethernet/IP-communicatie) en één ControlNet-poort (voor snelle, deterministische netwerkcommunicatie met andere ControlLogix-apparaten).
- Bedrijfstemperatuur: 0°C tot 60°C (32°F tot 140°F)
- Opslagtemperatuur: -40°C tot 85°C (-40°F tot 185°F)
- Relatieve vochtigheid: 5% tot 95% (niet-condenserend, geen vorst)
- Trillingsweerstand: 5 Hz tot 500 Hz, 2,5 g piek (per IEC 60068-2-6)
- Schokbestendigheid: 30 g piek (11 ms duur, per IEC 60068-2-27)
- Certificeringen: UL 508 (Industrial Control Equipment), CSA C22.2 nr. 14, CE (EN 61010-1), ATEX Zone 2, IEC 61508 SIL 2 (voor veiligheidsgerelateerde toepassingen)
- Naadloze integratie: Werkt met alle 1756-serie I/O-modules, communicatiemodules (bijv. 1756-EWEB, MVI56E-MNET) en randapparatuur voor flexibele systeemuitbreiding.
- Redundantieondersteuning: Compatibel met ControlLogix redundante chassisopstellingen (in combinatie met redundante voedingen en communicatiemodules) om fouttolerantie in kritieke toepassingen te garanderen.
- Programmeersoftware: Geconfigureerd en geprogrammeerd via Rockwell Automation’s Studio 5000 Logix Designer software, die ladderlogica, functieblokdiagrammen (FBD) en gestructureerde tekst (ST) programmeertalen ondersteunt.
- Diagnostische mogelijkheden: Ingebouwde status-LED's (voeding, backplane-communicatie, netwerkactiviteit) en softwarematige diagnostiek om de moduleconditie te bewaken en problemen op te lossen.
- Gegevensregistratie: Ondersteunt on-board gegevensregistratie naar externe geheugenkaarten, waardoor opslag van procesgegevens voor analyse en compliance mogelijk is.
